Un autoradio Peugeot qui refuse de s’allumer après une manipulation sur la batterie ou un changement de poste laisse souvent penser à une panne électronique grave. Dans la majorité des cas, le problème se situe au niveau du branchement des fils d’alimentation, et la lecture du schéma branchement autoradio couleur fils Peugeot permet de localiser l’erreur sans démontage inutile. Avant de remplacer quoi que ce soit, une vérification méthodique du câblage et des fusibles s’impose.
Fil rouge, fil jaune et masse noire : ce que le code couleur Peugeot implique vraiment
Le code couleur ISO utilisé sur les faisceaux autoradio Peugeot suit une logique simple en apparence, mais deux fils se confondent facilement lors du branchement. Le fil rouge correspond à l’alimentation commutée par le contact (ACC), activée quand la clé est sur la position accessoire ou contact. Le fil jaune assure l’alimentation permanente, celle qui maintient la mémoire des stations et de l’horloge même moteur éteint.
A découvrir également : Pourquoi un triangle s'affiche sur le tableau de bord ?
L’erreur la plus documentée sur les forums Peugeot (205, 206, 308 et modèles récents) consiste à inverser ces deux fils. Quand le rouge et le jaune sont croisés, l’autoradio peut sembler fonctionner, mais il reste alimenté en permanence et vide la batterie, ou bien il ne s’allume pas du tout au contact.
Le fil noir est la masse : sans connexion fiable à la carrosserie, rien ne fonctionne. Sur certains véhicules Peugeot, la cosse de masse d’origine se desserre avec le temps ou s’oxyde. Un simple nettoyage du point de masse et un resserrage suffisent parfois à rétablir l’alimentation du poste.
Lire également : Comment vérifier s'il y a un trou dans l'échappement ?
Fusible autoradio Peugeot : le contrôle que tout le monde oublie
Quand un autoradio ne s’allume plus sur une Peugeot, le réflexe habituel est de vérifier le faisceau à l’arrière du poste. Les guides terrain récents rappellent pourtant que le fusible véhicule dédié à l’autoradio doit être contrôlé en priorité, avant toute intervention sur le câblage.
Sur les Peugeot, le fusible autoradio se trouve généralement dans la boîte à fusibles habitacle, côté conducteur. Son emplacement exact varie selon les modèles. Un fusible grillé se repère visuellement (filament coupé) ou au multimètre en mesurant la continuité.
Ce qui grille un fusible autoradio
- Un court-circuit lors du branchement, typiquement un fil d’enceinte qui touche la masse ou un fil d’alimentation dénudé en contact avec la carrosserie.
- Un autoradio de remplacement dont la consommation dépasse l’ampérage du fusible d’origine.
- Une surcharge ponctuelle après reconnexion de la batterie, notamment si plusieurs accessoires électriques étaient actifs simultanément.
Remplacer le fusible sans identifier la cause du claquage revient à masquer le problème. Si le fusible neuf saute immédiatement, le court-circuit est toujours présent dans le faisceau ou dans le poste lui-même.
Panne après remplacement de batterie : le piège du réveil électronique Peugeot
Les pannes d’autoradio consécutives à un changement de batterie sont un cas fréquent sur les Peugeot récentes. Le véhicule doit effectuer un cycle de « réveil » complet après rebranchement de la batterie. Les recommandations actuelles indiquent d’attendre que tous les voyants du tableau de bord se stabilisent avant de tenter d’allumer le poste.
Vérifier le volume, la source audio sélectionnée et les réglages de balance avant de toucher au faisceau évite des interventions inutiles. Sur certaines Peugeot, l’autoradio revient dans un état par défaut après coupure d’alimentation : volume à zéro, source sur une entrée auxiliaire vide, ou Bluetooth déconnecté. Le poste fonctionne, mais aucun son ne sort.
Sur les modèles équipés d’un écran multimédia d’origine, un redémarrage logiciel de l’unité peut aussi résoudre le problème sans dépose. Cette manipulation, accessible via un appui long sur le bouton de mise en marche ou via une combinaison de touches selon les générations, réinitialise le système sans effacer les données.
Schéma branchement autoradio Peugeot : lire le connecteur ISO fil par fil

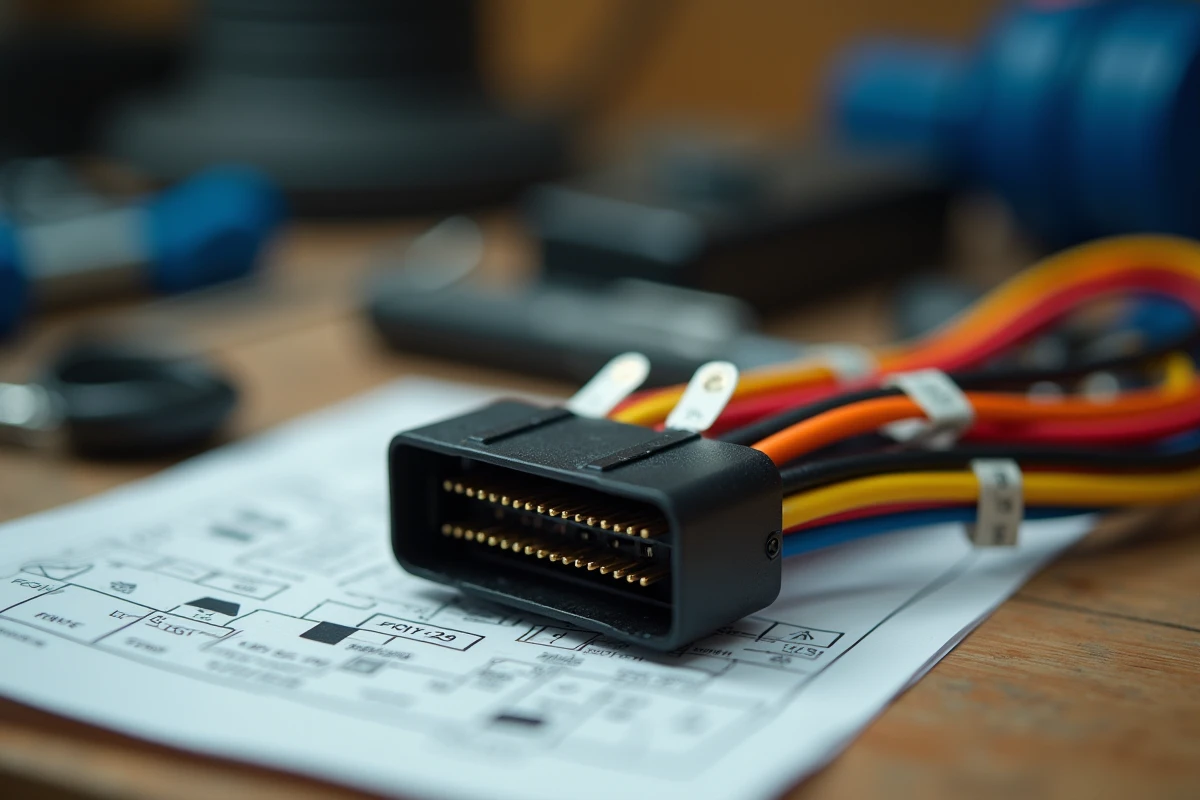

Le connecteur ISO standard utilisé sur la plupart des Peugeot se divise en deux blocs. Le bloc A (alimentation) regroupe les fils de puissance. Le bloc B (haut-parleurs) distribue le signal audio vers les enceintes.
Bloc A : alimentation
| Broche | Couleur fil | Fonction |
|---|---|---|
| A4 | Jaune | Alimentation permanente (+12V batterie) |
| A7 | Rouge | Alimentation commutée (ACC / contact) |
| A8 | Noir | Masse |
Bloc B : haut-parleurs
Les fils haut-parleurs suivent un code couleur par paire, avec un fil plein et un fil rayé pour chaque enceinte. Le fil plein est le positif, le fil rayé (ou marqué d’un trait noir) est le négatif.
- Gris et gris/noir : haut-parleur avant droit
- Blanc et blanc/noir : haut-parleur avant gauche
- Violet et violet/noir : haut-parleur arrière droit
- Vert et vert/noir : haut-parleur arrière gauche
Inverser la polarité d’un haut-parleur ne grille rien, mais crée une opposition de phase qui dégrade la qualité sonore et annule les basses. Si le son paraît creux après branchement, une inversion de polarité sur l’une des paires est probable.
Boîtier CAN bus et interface sur Peugeot récentes : quand le fil seul ne suffit plus
Sur les Peugeot équipées d’un réseau multiplexé (la plupart des modèles produits après le milieu des années 2000), le remplacement de l’autoradio d’origine par un poste universel ou Android nécessite un boîtier d’interface CAN bus. Ce boîtier traduit les signaux du réseau du véhicule pour les rendre compatibles avec le nouvel autoradio.
Sans boîtier d’interface, un autoradio aftermarket peut refuser de s’allumer même avec un câblage correct. Le réseau du véhicule ne reconnaît pas le nouveau poste et bloque l’alimentation. Ce cas de figure se distingue d’une erreur de branchement classique : les fils sont bien connectés, le fusible est intact, mais le poste reste éteint.
Les installations récentes avec boîtier CarPlay ajoutent une couche de complexité. L’alimentation passe par plusieurs liaisons à l’arrière du poste, et certains boîtiers disposent de sélecteurs « on/off » dédiés. Une panne peut aussi venir de la connexion Bluetooth du téléphone si le boîtier en dépend pour l’activation de certaines fonctions.
Avant de conclure à une panne matérielle, la vérification du schéma branchement autoradio couleur fils Peugeot reste le point de départ le plus fiable. Fil par fil, broche par broche, la majorité des autoradios Peugeot qui ne s’allument plus souffrent d’un problème d’alimentation identifiable sans outillage spécialisé, un multimètre et le bon schéma suffisent dans la plupart des situations.
